液壓泵的主要參數及共性問題
主要參數
液壓泵的主要參數有壓力、轉速、排量與流量、功率與效率等。
(1)壓力

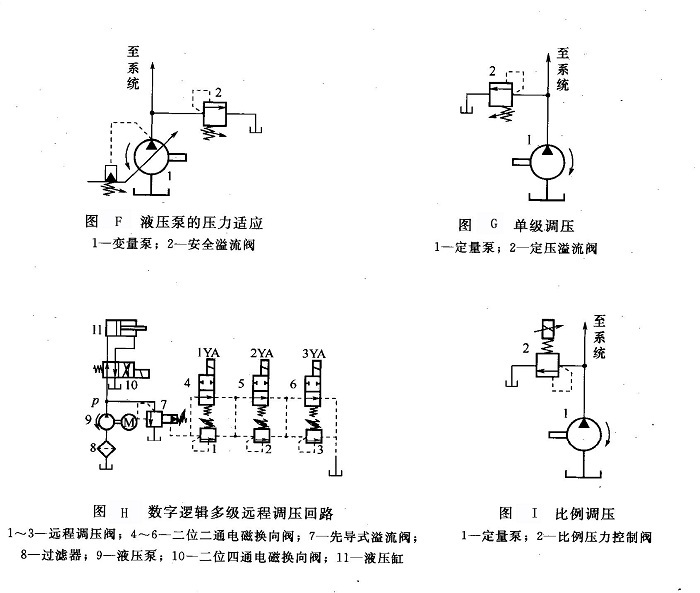

①工作壓力p 液壓泵實際工作時的輸出壓力稱為工作壓力。液壓泵在運行過程中,其工作壓力的大小或者隨負載變化而變化(壓力適應)(圖F),即負載越大,泵的工作壓力越大,反之則泵的工作壓力越小;或者由壓力控制閥或恒壓泵穩定在一個或幾個設定值上(單級調壓或多級調壓)(圖G和圖H);對于比例控制壓力系統,泵的壓力將隨比例壓力控制閥的輸入信號(電流)的變化而變化(圖I)。
②額定壓力Pn 在正常工作條件下,按試驗標準規定能連續運轉的最高壓力,稱為液壓泵的額定壓力,額定壓力又稱為公稱壓力。液壓泵的額定壓力受泵本身的結構強度、泄漏等因素的制約,超過此值就是過載。
③最高允許壓力pmax 按試驗標準規定,超過額定壓力允許短暫運行的最高壓力,稱為液壓泵的最高允許壓力(簡稱最高壓力)。
④壓力差△p 泵的排油口壓力與吸油口壓力之差稱為液壓泵的壓力差。通常泵的進口壓力很低,近似為零,故在很多情況下可用泵的出口工作壓力p來代替。
我國液壓系統與元件壓力(工作壓力、額定壓力、最高壓力等)的法定計量單位采用Pa(帕,N/m2),當壓力較高時,采用MPa(兆帕)表示(1MPa=106 Pa)。壓力應符合GB/T 2346-2003規定的壓力系列(下表)。
流體傳動系統及元件公稱壓力系列 Mpa
1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4.0 | 5.0 | 6.3 |
8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 31.5 | 35.0 | 40.0 |
45.0 | 50.0 | 63.0 | 80.0 | 100 | 125 | 160 | 200 | 250 |
我國以前曾用過的壓力單位有kgf/cm2(公斤力/厘米2)、bar(巴)、工程大氣壓、水柱高或汞柱高等,而美國則一直采用英制的lbf/in2(磅力/英寸2),為了便于使用引進技術與設備,現給出這些壓力計量單位的換算關系:
l kgf/cm2≈1 bar=105Pa
1標準大氣壓=1.01325×105MPa=10.33m水柱高=760mm汞柱高
1工程大氣壓=l kgf/cm2=98066.5 Pa
1 lbf/in2 =6894.757293 Pa=0.068工程大氣壓
工程上通常將壓力分為幾個不同等級(下表),以便包括液壓泵及液壓馬達在內的液壓元件及系統的設計、生產及使用。
液壓元件及系統的壓力分級 MPa
壓力等級 | 低壓 | 中壓 | 中高壓 | 高壓 | 超高壓 |
壓力范圍 | ≤2.5 | >2.5~8 | >8~16 | >16~32 | >32 |
(2)轉速
①額定轉速nn 在額定壓力下,能夠長時間正常運轉的最高轉速,稱為液壓泵的額定轉速。
②最高轉速nmax 在額定壓力下,超過額定轉速允許短暫運行的轉速,稱為液壓泵的最高轉速。
③最低轉速nmin 正常運轉所允許的最低轉速,稱為液壓泵的最低轉速。
轉速(額定轉速、最高轉速、最低轉速等)的常用法定計量單位是r/min(轉每分)。有時也采用角速度w表示泵的轉速,w的單位是rad/s(弧度每秒)[1r/min=(π/30)rad/s]。
