① 溢流閥在液壓系統中的功用主要有兩個方面 :一是起溢流和穩壓作用 ,保持液壓傳動系統的壓力恒定 ;二是起限壓保護作用 ,防止液壓傳動系統過載 。 溢流閥通常接在液壓泵出口處的油路上 。
② 根據結構和工作原理不同 ,溢流閥可分為直動型溢流閥和先導型溢流閥兩類 。

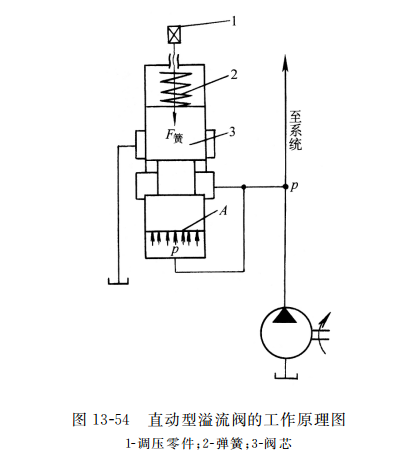

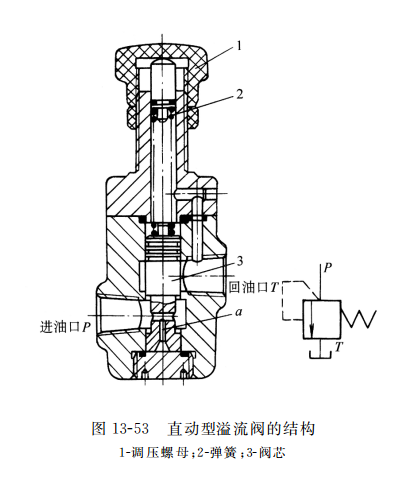

(2)直動型溢流閥的結構和工作原理:直動型溢流閥的結構如圖13-53所示 ,其工作原理如圖13-54所示。由圖可知,當作用于閥芯底面的液壓作用力 p A < F簧 時,閥芯 3 在彈簧力作用下往下移并關閉回油口,沒有油液流回油箱。 當系統壓力 p A > F簧 時,彈簧被壓縮 ,閥芯上移,打開回油口,部分油液流回油箱,限制壓力繼續升高,使液壓泵出口處壓力保持 p = F簧A 恒定值。 調節彈簧力F簧 的大小,即可調節液壓傳動系統壓力的大小。
直動型溢流閥結構簡單,制造容易,成本低,但油液壓力直接靠彈簧平衡,所以壓力穩定性較差,動作時有振動和噪聲。此外,系統壓力較高時,要求彈簧剛度大,使閥的開啟性能變壞。所以直動型溢流閥只用于低壓液壓傳動系統中。

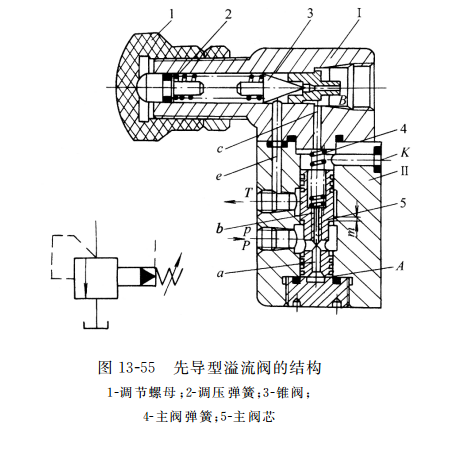

(3)先導型溢流閥的結構和工作原理:先導型溢流閥的結構如圖13-55所示,由先導閥I 和主閥 Ⅱ 兩部分組成。先導閥實際上是一個小流量的直動型溢流閥,閥芯是錐閥,用來控制壓力;主閥閥芯是滑閥,用來控制溢流流量。其工作原理如圖13-56所示。壓力油 p 經進油口 P 、通道 a 進入主閥芯 5 底部油腔 A ,并經節流小孔 b 進入上部油腔 ,再經通道 c 進入先導閥右側油腔 B,給錐閥 3 向左的作用力,調壓彈簧 2 給錐閥 3 向右的彈簧力。 在穩定狀態下,當油液壓力 p 較小時,作用于錐閥上的液壓作用力小于彈簧力,先導閥關閉。 此時,沒有油液流過節流小孔 b,油腔 A 、B 的壓力相同,在主閥彈簧 4 的作用下,主閥芯處于最下端位置 ,回油口 T 關閉 ,沒有溢油。 當油液壓力 p 增大,使作用于錐閥上的液壓作用力大于彈簧 2 的彈簧力時,先導閥開啟,油液經通道 e 、回油口 T 流回油箱 。 這時,壓力油流經節流小孔 b 時產生壓力降,使 B 腔油液壓力 p 1 小于油腔 A 中油液壓力 p,當此壓力差( p - p1 )產生的向上作用力超過主閥彈簧 4 的彈簧力并克服主閥芯自重和摩擦力時,主閥芯向上移動,接通進油口 P 和回油口 T ,溢流閥溢油,使油液壓力 p 不超過設定壓力。 p 隨溢流而下降,p1 也隨之下降,直到作用于錐閥上的液壓作用力小于彈簧 2 的彈簧力時,先導閥關閉 ,節流小孔b 中沒有油液流過,p1 = p ,主閥芯在主閥彈簧 4 作用下,往下移動,關閉回油口 T,停止溢流。 這樣,在系統壓力超過調定壓力時,溢流閥溢油,不超過時則不溢油 ,起到限壓 、溢流作用 。
先導型溢流閥設有遠程控制口 K(參見圖13-55,可以實現遠程調壓(與遠程調壓閥接通)或卸荷(與油箱接通),不用時封閉 。先導型溢流閥壓力穩定、波動小,主要用于中壓液壓系統中。
