前面說了噴嘴擋板閥(噴嘴擋板閥的工作原理和常見分類)以及滑閥(滑閥的三種結構形式以及三種開口形式分別是怎樣的?),今天跟著澳托士,來了解下液壓伺服閥的第三種型式,射流管閥。了解射流管閥的工作原理和常見分類有哪些。

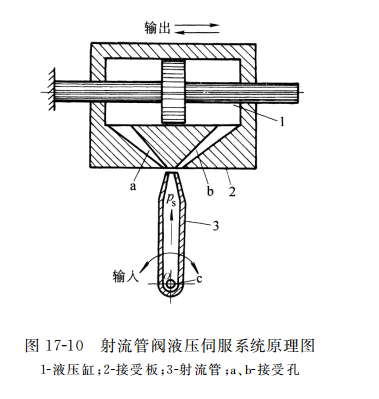

射流管閥的工作原理如圖17-10所示 ,它由射流管 3 、接受板 2 和液壓缸 1 等組成 。 射流管在輸入信號的作用下可以繞中心 O 擺動一個不大的角度 ;接受板 2 上有兩個并列的接受孔 a 和 b ,分別與液壓缸的兩腔相通 。 壓力油從通道 c 進入射流管 ,并從端部的錐形噴嘴射出 ,經接受孔 a 和 b 進入液壓缸 。 油液在經過錐形噴口時 ,因通流面積減小 ,流速增加 ,壓力能轉變?yōu)閯幽?;當油液進入接受孔 a 和 b 的孔道后 ,由于通流面積擴大 ,流速降低 ,油液的動能又轉變?yōu)閴毫δ?,推動液壓缸工作 。
如果射流管處在兩個接受孔 a 和 b 的中間對稱位置 ,則兩接受孔孔道內的油壓相等 ,液壓缸不動 。 當有輸入信號使射流管繞中心 O 順時針擺 動一個小 角度時 ,進入接受孔 b 的油液的油壓升高 ,接受孔道 a 內的油壓降低 ,在液壓缸兩端壓力差的作用下 ,液壓缸向右移動 。 由于液壓缸和接受板剛性連接在一起 ,形成了負反饋 ,當射流管恢復到中間位置 ,活塞兩腔壓力平衡 ,液壓缸停止運動 ;當射流管逆時針擺動一個小角度 ,液壓缸向左運動 。
射流管閥有濕式和干式兩種 。 濕式射流管閥浸在油中 ,射流是淹沒射流 ,能得到最好的特性 ,故應用比干式射流管閥多 。射流管閥的優點是結構簡單 ,動作靈敏 ,抗污染能力強 ,工作可靠 。 它的缺點是功率損耗較大 ,供油壓力高時容易引起振動 。 因此 ,射流管閥只適用于低壓小功率的場合 ,如某些液壓仿形機床的伺服系統 。
