力士樂液壓馬達的裝配工藝順序是怎樣的?

發布時間:2017-07-03 瀏覽次數:8570

力士樂液壓馬達的裝配工藝順序是怎樣的?斜盤式軸向柱塞液壓馬達中的零部件與其他精密液壓件一樣,大都經過熱處理后的磨削加工,精度、光潔度均很高。在裝配前,尤其是解體后再裝配時,首先應將所有待裝配零件、部件全面檢查一次,看各部毛刺、飛邊是否均已清除,是否劃傷、碰磕損壞,各配合表面是否達到精度,特別是缸體與配流端面的接觸處。據實踐經驗,對上述配合面檢查時,是在缸體和配流(盤)端面上涂少許薄機油,將配流端蓋(盤)置于其上,用手指按配流端蓋〔盤)看四周油膜是否閃動,若閃動則證明接觸不良,須再修整;此外,柱塞與滑靴的配合軸向間隙為0.03mm之內,檢查時要感到運轉靈活而不松動。各零部件在裝配前均要仔細清洗,嚴防雜質、污物及織物、毛頭混入。

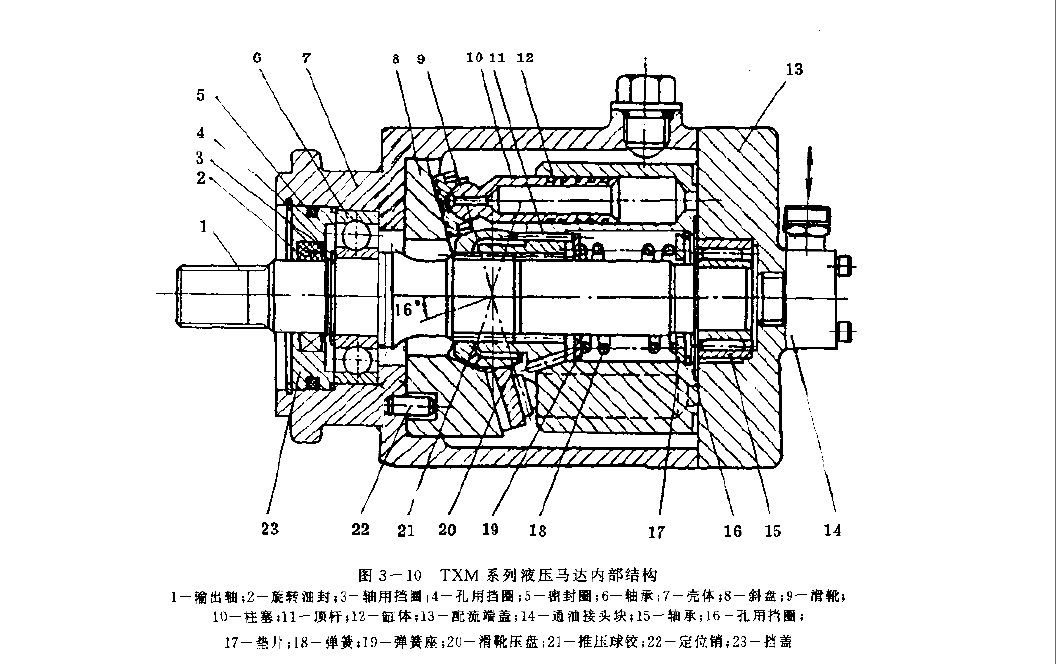

力士樂液壓馬達的內部結構

現以力士樂通軸式液壓馬達為例,介紹其裝配工藝順序(見圖3-10)
(1)將軸承6置于200°C以下的熱油中,加熱約2min后,套人輸出軸1的軸頸上,待其冷卻后,鎖上軸用擋圈30
(2)將輸出軸1套人殼體7內,輕敲滾動軸承6的外鋼圈,使其與殼體頸部的凸肩貼合。
(3)將內孔嵌有旋轉油封2,外圓柱面上套有靜密封圈5的擋蓋z}推人殼體7的孔內,抵緊軸承6的外鋼圈,為防止擋蓋23軸向移動,用孔用彈性擋圈4將其鎖住。
(4)把定位銷22壓入殼體7的銷孔中后,將斜盤8推人殼體中,并由圓柱銷22將其定位。
(5)在缸體12的內孔中,順次放人彈簧座19,彈簧18,墊片17,輕壓墊片17后,用卡簧鉗將孔用擋繃16壓人缸體的孔槽內。

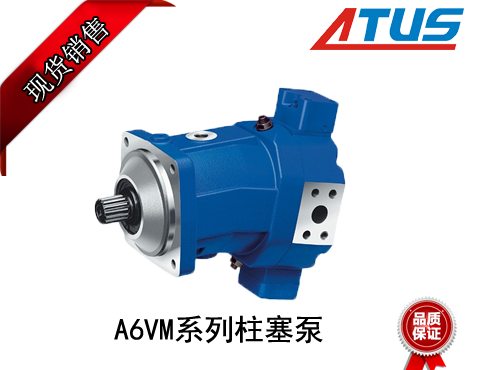

力士樂A6VM系列液壓馬達

(6)將頂桿11放人缸體}2的相關通孔中,右端抵著彈簧座19,另一端上套人球鉸21.
(7)在球鉸21的另一端放上滑靴壓盤20(即泵中的回程盤)。
(8)把滑靴—柱塞副(9、10)穿過滑靴壓盤20的相關孔后,把柱塞10輕輕推人缸體12的對應柱塞孔中。
(9)將猾靴壓盤20缸體12及其所包容的前述各零件,向殼體7內推人,當缸體12的花鍵孔順當穿過輸出軸1的花鍵后,將滑靴9推置于斜盤8上。
(10)將軸承15壓人配流端蓋13的孔內,并令軸承15的內鋼圈座孔與軸1內端的軸頸有著可輕壓人內的過渡配合間隙。
(11)將嵌有軸承15的配流端蓋13輕輕敲入輸出軸1的內軸頸上,然后裝上螺釘(圖中未示出),一邊轉動輸出軸1,一邊擰緊螺釘,使配流端蓋13與殼體7的端面緊緊貼合,螺釘緊固力矩通常為50左右。裝配后主軸應能均勻轉動。
(12)安裝可以?xún)?nèi)裝雙向限壓閥或背壓平衡閥的通油接頭總成塊14.
