說到一個完整的液壓系統,就不得不說下壓力繼電器與壓力計,這兩個元件雖然體積看著不大,但是卻起著重要的作用。我們來看看壓力繼電器與壓力計的用途和結構分別是怎樣的。
1、壓力繼電器的用途
壓力繼電器是用來將液壓信號轉換為電信號的輔助元器件,其作用是根據液壓傳動系統的壓力變化自動接通或斷開有關電路,以實現程序控制和安全保護功能。
2、壓力繼電器的結構

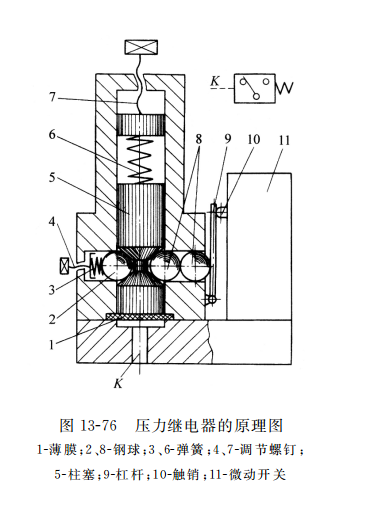

如圖13-76所示為壓力繼電器的原理圖??刂朴涂?K 與液壓傳動系統相連通,當油液壓力達到調定值時,薄膜 1 在油液壓力作用下向上鼓起,使柱塞 5 上升,鋼球 8 和 2 在柱塞錐面的推動下水平移動 ,通過杠桿9壓下微動開關11的觸銷10,接通電路,從而發出電信號。發出電信號時的油液壓力可通過調節螺釘 7,改變彈簧6 對柱塞的壓力進行調定。當控制油口 K 的壓力下降到一定數值時,彈簧6 和3(通過鋼球 2)將柱塞壓下,這時鋼球8 落入柱塞的錐面槽內,微動開關的觸銷復位,將杠桿推回,電路斷開。
壓力計
1、壓力計的用途
壓力計用于觀察液壓傳動系統中各工作點(如液壓泵出口、減壓閥后等)的油液壓力,以便操作人員把系統的壓力調整到要求的工作壓力。
2、壓力計的結構

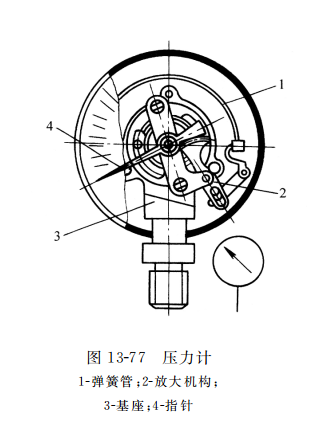

如圖13-77所示為常用的一種壓力計(俗稱壓力表),由測壓彈簧管1、齒扇杠桿放大機構2、基座3 和指針4 等組成。壓力油液從下部油口進入彈簧管后,彈簧管在液壓力的作用下變形伸張,通過齒扇杠桿放大機構將變形量放大并轉換成指針的偏轉(角位移),油液壓力越大,指針偏轉角度越大,壓力數值可由表盤上讀出。
以上就是壓力繼電器與壓力計的用途和結構了,在閱讀此篇文章之前的你是否有過了解呢?當你的液壓系統出現不明狀況的時候,很可能就是因為壓力繼電器與壓力計出現某種狀況導致的,所以,多了解總是好的。
